Những sản phẩm nào có thể được sản xuất bằng máy tấm nhựa phân hủy PLA?

Đặc tính vật liệu và khả năng tương thích thiết bị

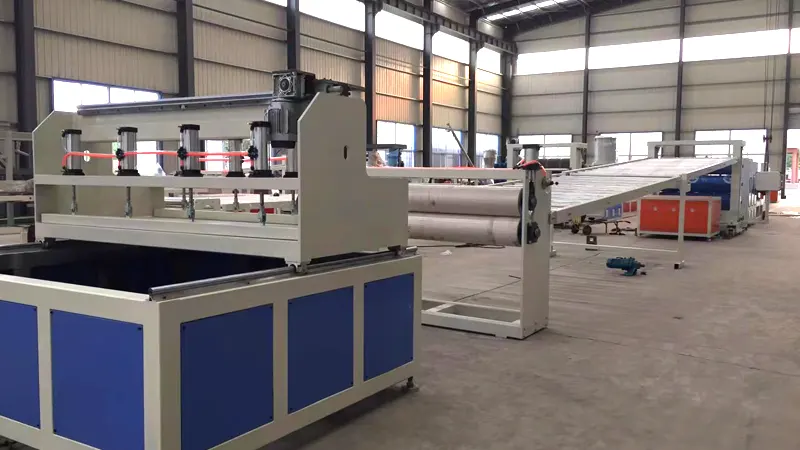

Trước khi kiểm tra các loại sản phẩm cụ thể, điều cần thiết là phải hiểu ranh giới xử lý của PLA. PLA là một polyme tinh thể nhạy cảm với nhiệt có nhiệt độ chuyển hóa thủy tinh (Tg) khoảng 55-60°C và điểm nóng chảy (Tm) trong khoảng 150-180°C. Nhựa PLA được sử dụng để ép đùn tấm thường là loại bán tinh thể hoặc vô định hình, đòi hỏi thiết kế vít dẻo ở nhiệt độ thấp và cuộn làm lạnh cưỡng bức làm mát bằng không khí hoặc nước để ngăn chặn quá trình tạo mầm tinh thể và hình thành gel. Cấu hình thiết bị tiêu chuẩn củaMáy tấm nhựa phân hủy PLAphải bao gồm hệ thống sấy hút ẩm chân không có khả năng đạt được điểm sương dưới -40°C, vì độ ẩm dư trên 500 ppm sẽ gây ra sự phân mảnh chuỗi thủy phân và dẫn đến giảm đáng kể độ nhớt nội tại (IV), ảnh hưởng đến các tính chất cơ học.

1. Hộp đựng bao bì có độ cứng cao trong suốt (Thay thế PET/PVC)

• Sản phẩm tiêu biểu: thùng carton gấp (như hộp đựng áo sơ mi), hộp đựng trái cây, quả mọng, tay áo in hoa, khay chống tĩnh điện cho linh kiện điện tử.

• Điểm nổi bật về mặt kỹ thuật: các loại PLA vô định hình được sử dụng, được làm nguội nhanh chóng trên các cuộn làm lạnh (nhiệt độ cuộn được kiểm soát ở 20-30°C) để bảo quản chuỗi polyme ở trạng thái không kết tinh bị rối loạn, mang lại độ rõ quang học cao với giá trị sương mù dưới 5%. Độ dày tấm cho các ứng dụng này thường dao động từ 0,2 mm đến 0,8 mm.

• Yêu cầu về thiết bị: Máy tấm nhựa phân hủy PLA phải được trang bị cuộn làm lạnh được đánh bóng bằng gương và dao khí kèm theo để ngăn ngừa hiện tượng ố vàng do oxy hóa và các vết bẩn trên bề mặt.

2. Mặt hàng dịch vụ thực phẩm chịu nhiệt (Thay thế PP/PS)

• Sản phẩm tiêu biểu: nắp đậy đồ uống nóng, khay đựng thức ăn dùng được trong lò vi sóng, vỏ sò đựng thức ăn nhanh, tô súp chịu nhiệt.

• Điểm nổi bật về mặt kỹ thuật: PLA chưa biến tính có khả năng chịu nhiệt kém với điểm làm mềm Vicat khoảng 55°C, không đủ cho các tình huống đổ đầy hoặc hâm nóng. Để nâng nhiệt độ sử dụng lên trên 100°C, nhựa yêu cầu kết hợp với các chất phụ gia tạo phức hợp lập thể (chẳng hạn như PDLA) hoặc định hướng sau ép đùn và kết tinh nhiệt. Các công thức như vậy đòi hỏi hình học trục vít trộn có lực cắt cao để đảm bảo sự phân tán đồng đều của các tác nhân tạo hạt (thường là các hợp chất gốc talc hoặc amit) giúp tăng tốc động học kết tinh.

• Yêu cầu về thiết bị: Máy tấm nhựa phân hủy PLA phải kết hợp các bộ cấp liệu phụ có nhiều cổng để đưa chính xác các chất phụ gia này trực tiếp vào dòng nóng chảy.

3. Tấm đệm xốp (EPS/EPE thay thế)

• Các sản phẩm tiêu biểu: tấm lót bảo vệ cho thiết bị điện tử tiêu dùng, vách ngăn cho hàng đóng chai, thùng vận chuyển cách nhiệt cho chuỗi cung ứng lạnh và bao bì chống sốc sử dụng một lần.

• Điểm nổi bật về kỹ thuật: quy trình sản xuất bao gồm việc bơm các chất tạo bọt vật lý (chẳng hạn như carbon dioxide hoặc butan) vào chất tan chảy hoặc kết hợp các chất tạo bọt hóa học (dẫn xuất azodicarbonamide) phân hủy dưới nhiệt độ và áp suất được kiểm soát. Khi ép đùn qua môi khuôn chuyên dụng, áp suất giảm đột ngột sẽ bắt đầu tạo mầm và phát triển bong bóng, tạo ra tấm xốp với mật độ dao động từ 0,05 g/cm³ đến 0,8 g/cm³.

• Yêu cầu về thiết bị: Máy tấm nhựa phân hủy PLA phải có máy trộn tĩnh chuyên dụng và bộ làm mát nóng chảy để duy trì áp suất hòa tan trên 15 MPa trong thùng, cùng với môi khuôn được định hình đặc biệt được thiết kế để ngăn chặn sự sụp đổ tế bào sớm trong quá trình giãn nở.

4. Bao bì tiệt trùng cấp y tế (Thay thế PVC)

• Các sản phẩm tiêu biểu: khay thủ tục vô trùng cho dụng cụ phẫu thuật, vỉ đóng gói bên trong để đeo găng tay khám bệnh và màng đế cho vỉ thuốc theo đơn vị liều.

• Điểm nổi bật về mặt kỹ thuật: yêu cầu các loại PLA có độ tinh khiết cao, có khả năng chiết xuất thấp, có khả năng chịu được các chu trình khử trùng bằng bức xạ gamma hoặc ethylene oxit (EtO) mà không bị suy giảm. Quá trình ép đùn phải kết hợp các hệ thống lọc tan chảy với độ chính xác lọc tuyệt đối từ 50 µm hoặc mịn hơn để loại bỏ gel, các hạt cacbon hóa và mắt cá có thể làm ảnh hưởng đến độ rõ quang học và tính toàn vẹn của rào cản.

• Yêu cầu về thiết bị: cụm thùng và vít của Máy tấm nhựa phân hủy PLA yêu cầu lớp lót bằng thép không gỉ hoặc chống ăn mòn và toàn bộ dây chuyền sản xuất phải đáp ứng các tiêu chuẩn phòng sạch (thường là ISO Loại 8 / Loại 100.000 trở lên) để đáp ứng tuân thủ quy định đối với sản xuất thiết bị y tế.

5. Kho tấm chức năng công nghiệp và nông nghiệp (Không đóng gói)

• Các sản phẩm tiêu biểu: màng phủ nông nghiệp có khả năng phân hủy sinh học hoàn toàn (ở khổ dày hơn), chậu ươm cây con, màng nền in chuyển nhiệt và tấm che nắng có thể tháo rời cho nhà kính.

• Điểm nổi bật về kỹ thuật: các ứng dụng này thường yêu cầu sửa đổi độ bền, đạt được thông qua việc ép đùn PLA với PBAT (polybutylene adipate-co-terephthalate) trong cấu trúc lớp A/B/A, trong đó lớp B bên trong giúp tăng cường khả năng chống rách và tính linh hoạt. Độ dày tấm dao động rộng rãi từ 0,5 mm đến 3 mm.

• Yêu cầu về thiết bị:Máy tấm nhựa phân hủy PLAphải được cấu hình với các khối cấp liệu đồng đùn hoặc khuôn đa ống góp (nhà phân phối loại ABA), cùng với hệ thống đo độ dày trực tuyến (dựa trên tia beta hoặc hồng ngoại) cung cấp phản hồi theo thời gian thực để điều chỉnh biên dạng môi khuôn tự động.

Hướng dẫn lựa chọn thiết bị (theo loại sản phẩm và công suất)

Các khiếm khuyết thường gặp của sản phẩm và biện pháp đối phó trong quy trình (Hướng dẫn thực hành)

Xu hướng phát triển hiện nay trong ép đùn tấm PLA hướng tới các công thức chứa đầy cao kết hợp 30% canxi cacbonat hoặc bột gỗ trở lên để giảm chi phí nguyên liệu thô trong khi vẫn duy trì hiệu suất cơ học chấp nhận được. Hỗn hợp nhiều thành phần có khả năng phân hủy sinh học hoàn toàn (PLA + PBS + PCL) đang thu hút được sự chú ý cho các ứng dụng yêu cầu hồ sơ phân hủy phù hợp. Các nhà sản xuất thiết bị đang ngày càng tích hợp trực tiếp các hệ thống kiểm tra thị giác máy được điều khiển bằng AI vào dây chuyền ép đùn của Máy tấm nhựa phân hủy PLA, cho phép phát hiện các đốm đen, bong bóng và vết trầy xước bề mặt theo thời gian thực. Sự tiến bộ này đã chứng minh sự cải thiện chất lượng có thể đo lường được, nâng cao tỷ lệ năng suất vượt qua lần đầu từ khoảng 92% lên hơn 98% trong môi trường sản xuất thương mại, đồng thời giảm lao động kiểm tra thủ công và làm lại phế liệu.
