Dây chuyền sản xuất tấm thoát nước PE

Qingdao Eaststar, tận dụng chuyên môn kỹ thuật sâu rộng của mình trong lĩnh vực ép đùn chiều rộng, đã cho ra mắt dây chuyền sản xuất tấm thoát nước PE hiệu suất cao. Được thiết kế đặc biệt để xây dựng cơ sở hạ tầng, công trình ngầm và các dự án cảnh quan, dây chuyền này sử dụng máy đùn trục vít đơn đường kính lớn 105/33 và công nghệ đúc hai cuộn chính xác để đảm bảo kết cấu tấm đồng nhất và thoát nước hiệu quả. Với quy trình sản xuất dây chuyền sản xuất tấm nhựa mạnh mẽ và các linh kiện điện hàng đầu của Siemens và ABB, chúng tôi giúp khách hàng nâng cao khả năng cạnh tranh sản xuất và đảm bảo nguồn cung cấp vật liệu kỹ thuật ổn định.

Người mẫu:SJ 105/33

Gửi yêu cầu

Mô tả Sản phẩm

Tổng quan về dây chuyền sản xuất tấm thoát nước PE

Dây chuyền sản xuất tấm thoát nước PE của EASTSTAR là một giải pháp hoàn chỉnh và hiệu quả được thiết kế để sản xuất quy mô lớn các tấm thoát nước polyetylen (PE) mật độ cao, chất lượng cao. Dây chuyền sản xuất tích hợp này tự động hóa toàn bộ quá trình từ cấp liệu và ép đùn đến đúc khuôn và cuộn dây. Trọng tâm của dây chuyền sản xuất này là máy đùn trục vít đơn 105/33 mạnh mẽ kết hợp với khuôn chữ T kiểu móc áo chính xác, đảm bảo dòng chảy ổn định và nhất quán cho sản lượng đồng đều. Hơn nữa, dây chuyền còn được trang bị bộ phận tạo hình cuộn đôi tiên tiến và hệ thống chân không, cho phép sản xuất chính xác các tấm thoát nước với chiều rộng tiêu chuẩn 1500mm và độ dày có thể điều chỉnh từ 0,8mm đến 1,2mm. Nổi tiếng về độ tin cậy, độ chính xác và mức độ tự động hóa cao, dây chuyền sản xuất này là lựa chọn ưu tiên cho các ứng dụng trong xây dựng, công trình dân dụng và cảnh quan.

Danh sách thiết bị hoàn chỉnh cho dây chuyền sản xuất tấm thoát nước PE

KHÔNG.	Tên thiết bị	36Kw	Ghi chú chính
1	Hệ thống cho ăn	1 bộ	Máy hút chân không với phễu bằng thép không gỉ

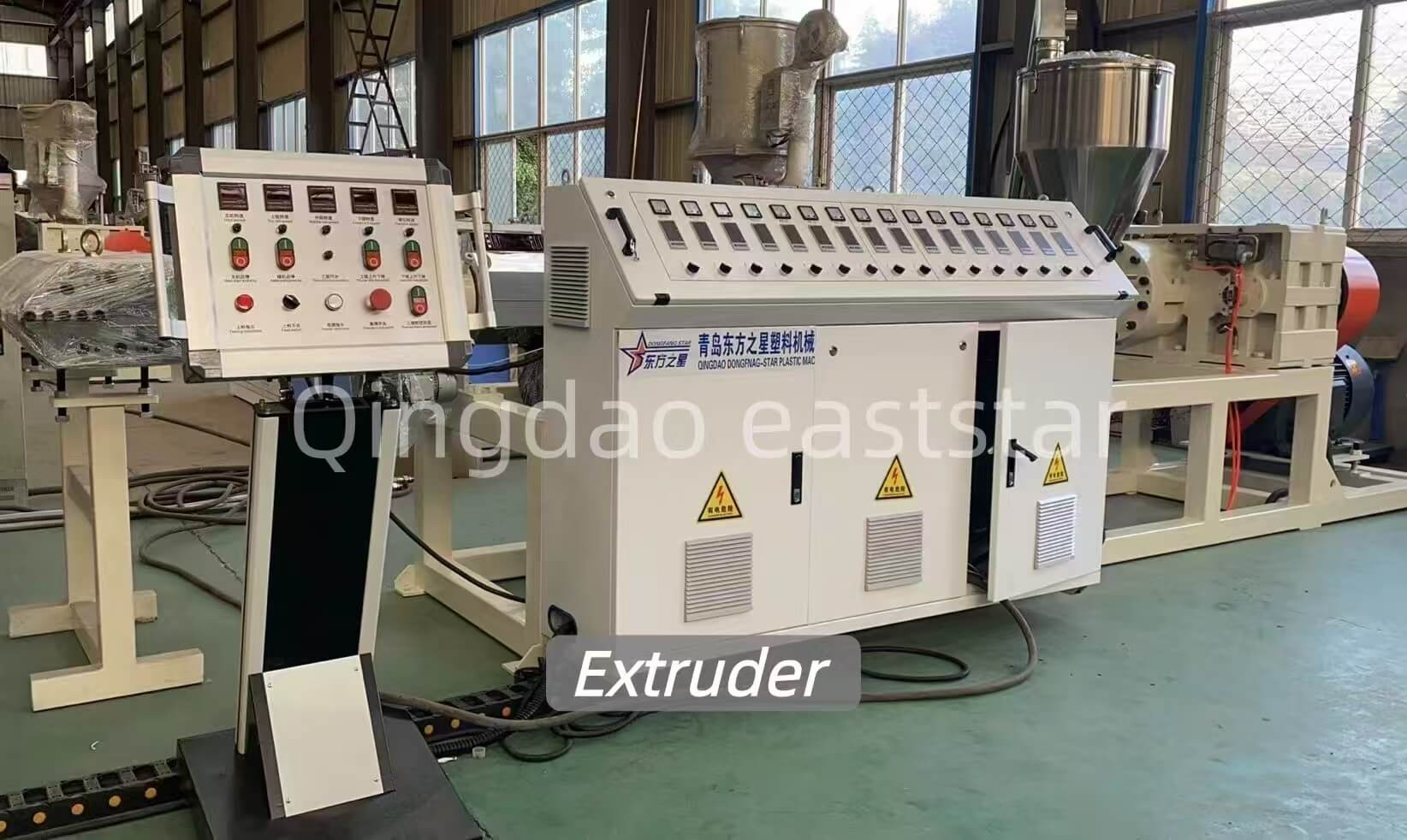

2	Máy đùn trục vít đơn 105/33	1 đơn vị	Máy ép đùn lõi, công suất 250-280Kg/h
3	Thay đổi màn hình	1 đơn vị	Thủy lực, tự động hai vị trí
4	Bơm định lượng	1 bộ	Bơm tan chảy chính xác cho đầu ra ổn định
5	L=1650 T-Die	1 đơn vị	Thiết kế móc áo, Chiều rộng sản phẩm 1500mm
6	L=1700 Đơn vị tạo hình hai cuộn	1 bộ	Bộ phận tạo lõi, có hệ thống chân không

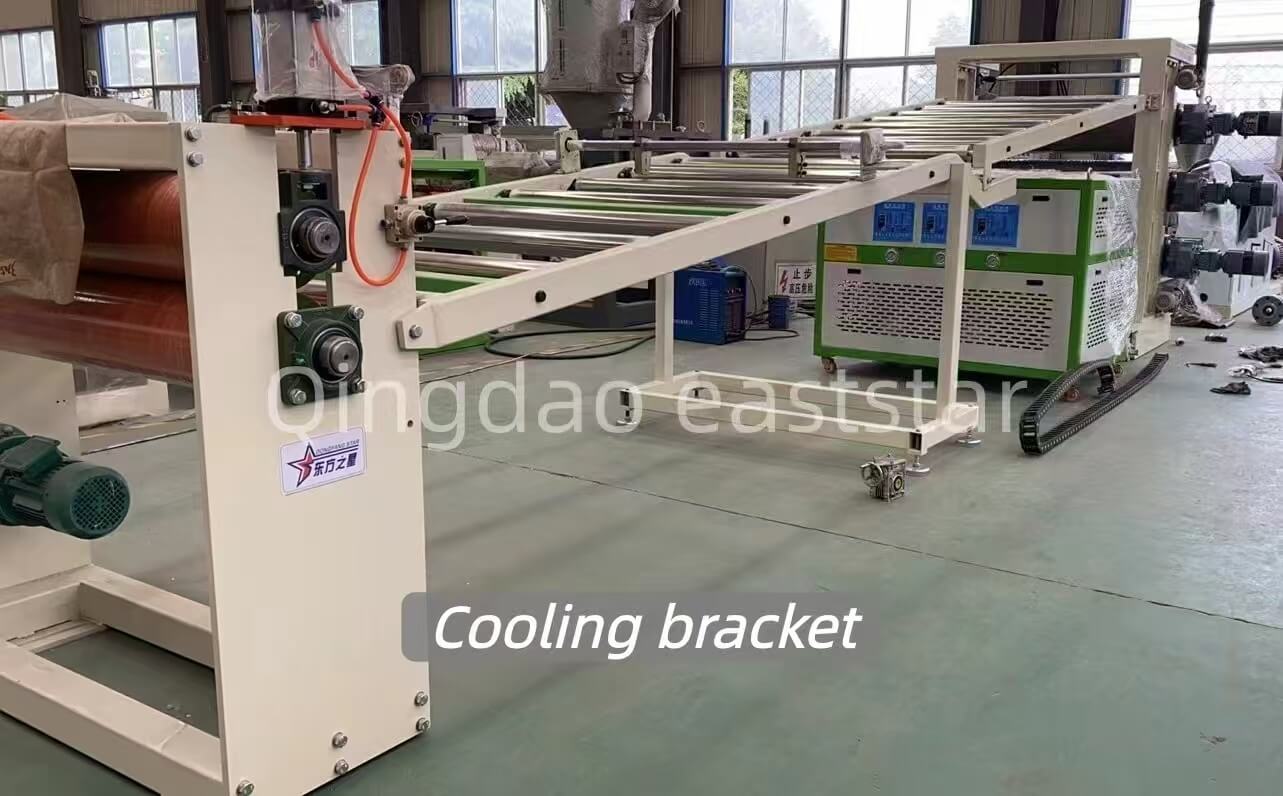

7	Giá đỡ làm mát & Tông đơ cạnh	1 bộ	Chiều dài 6m, bao gồm cả việc thu gom phế liệu

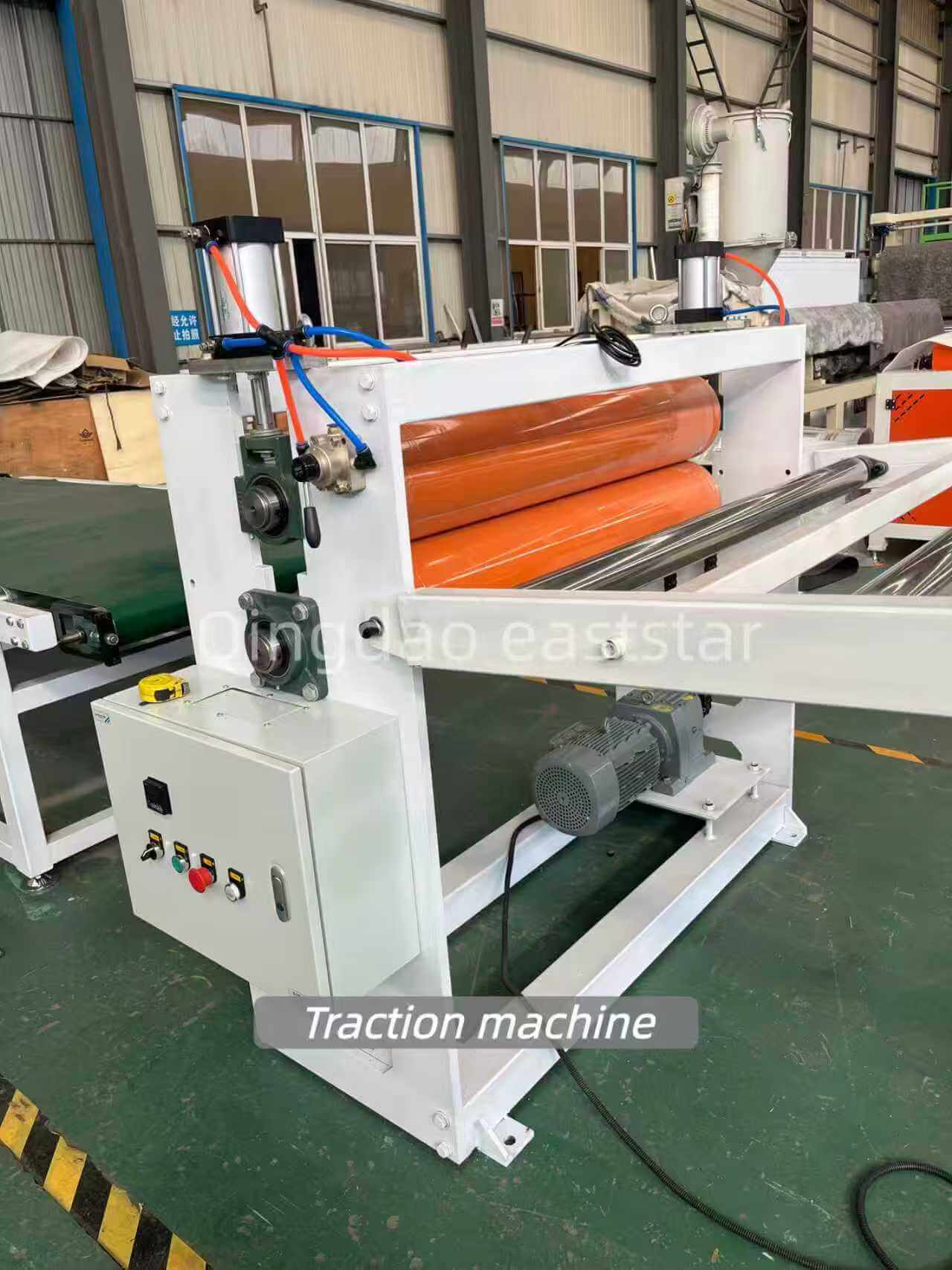

8	Đơn vị vận chuyển	1 bộ	Cuộn bọc cao su cho lực kéo ổn định
9	Máy cắt chéo	1 đơn vị	Đo và cắt chiều dài tự động

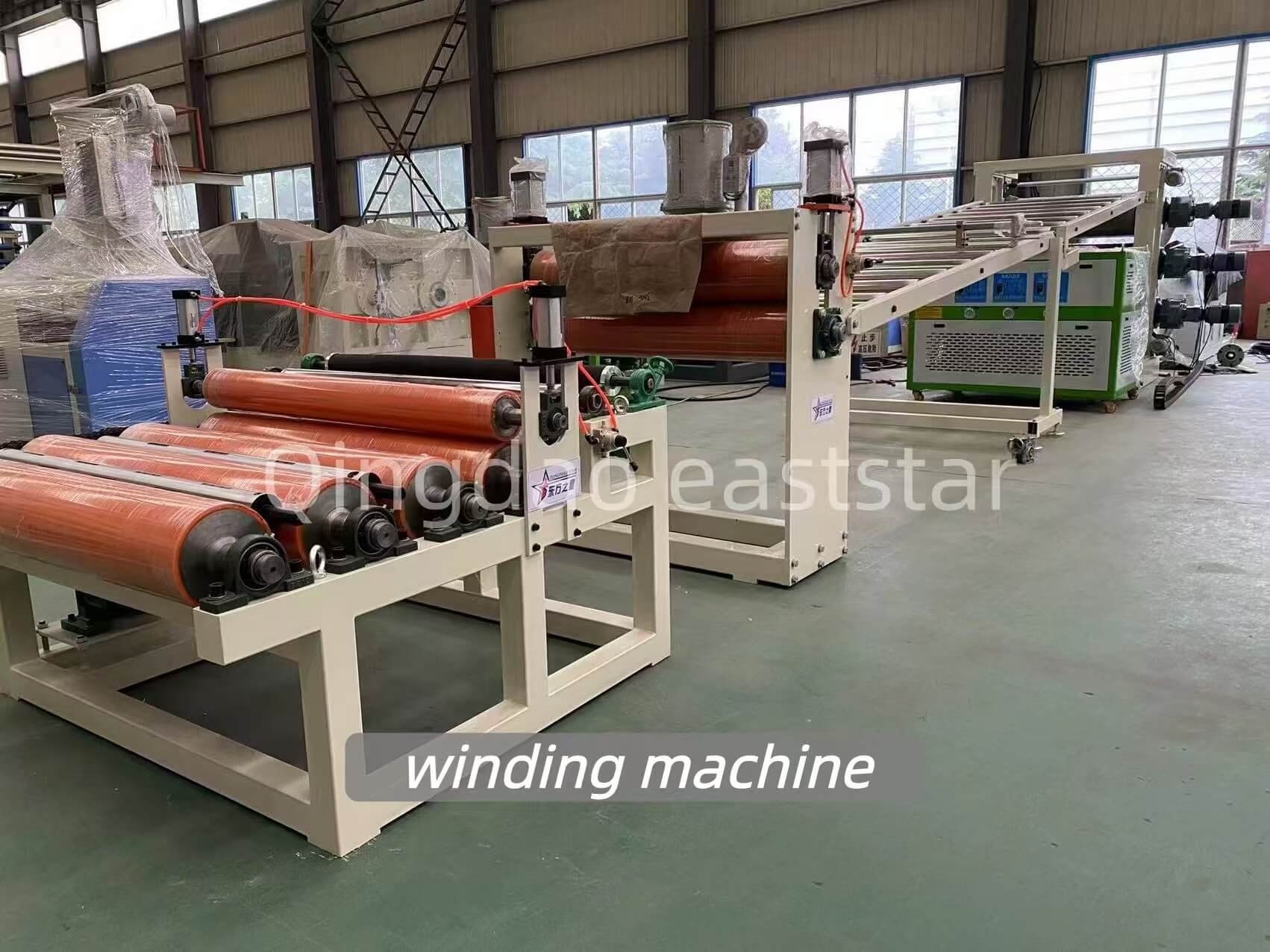

10	Máy cuộn	1 đơn vị	Cuộn dây ma sát, tối đa. cuộn dia. 500mm
11	Hệ thống điều khiển điện	1 bộ	Điều khiển tự động tích hợp đầy đủ

Các tính năng chính của dây chuyền sản xuất tấm thoát nước PE

Đùn đùn hiệu quả cao và ổn định:Máy đùn trục vít đơn có tỷ lệ L/D cao 105/33 lõi sử dụng vít và thùng 38CrMoAlA được nitrit hóa, mang lại độ cứng và khả năng chống mài mòn vượt trội. Được dẫn động bởi động cơ 90kW mạnh mẽ, dây chuyền đạt được khả năng dẻo hóa khối lượng lớn vật liệu PE, với công suất lên tới 250-280 kg/giờ.

Đầu ra chính xác và tính đồng nhất:Dây chuyền sản xuất này được trang bị một máy bơm định lượng độ nóng chảy chính xác và một khuôn chữ T kiểu móc áo được thiết kế đặc biệt. Kênh dòng khuôn được mạ crom và đánh bóng như gương để đảm bảo phân bố nóng chảy đồng đều và độ dày tấm nhất quán. Các con lăn tạo hình được mài chính xác và mạ crom, mang lại bề mặt cực kỳ mịn và đảm bảo bề mặt tấm mịn và phẳng.

Kiểm soát hoàn toàn tự động và đáng tin cậy:Tự động hóa xuyên suốt toàn bộ quy trình sản xuất: cấp liệu tự động, thay đổi màn hình thủy lực, tạo hình được điều khiển bằng servo và đo chiều dài/cuộn dây tự động. Hệ thống điều khiển sử dụng bộ biến tần PLC và ABB dòng S7 của Siemens, với các bộ phận điện áp thấp chính có nguồn gốc từ Schneider Electric và Siemens, đảm bảo vận hành đáng tin cậy và điều khiển chính xác.

Mạnh mẽ và bền bỉ:Bộ phận tạo hình cuộn đôi có các tấm bên bằng thép chắc chắn và được trang bị vòng bi NSK của Nhật Bản. Các con lăn được điều khiển bởi hệ thống servo công suất cao, có cấu trúc chắc chắn và khả năng chịu áp suất cao, khiến chúng trở nên lý tưởng để hoạt động liên tục trong thời gian dài.

Dây chuyền sản xuất tấm thoát nước PE Chi tiết kỹ thuật thành phần cốt lõi

A. Hiệu suất tổng thể của dây chuyền

Thông số sản phẩm: Chiều rộng 1500mm; Độ dày 0,8mm, 1,0mm, 1,2mm (Một lớp)

Công suất đùn: 250-280 kg/giờ

Nguyên liệu thô: Hạt PE (Tốc độ dòng chảy: 0,9-2,0)

B. Thông số kỹ thuật thành phần cốt lõi

A: Onze fabriek is gevestigd in Jiaozhou City, Qingdao, provincie Shandong, China, met handig transport, 18 kilometer van de internationale luchthaven Qingdao Jiaodong.

Người mẫu	105/33
Vít và thùng	Jin Hailuo
Vật liệu	38CrMoAIA
Độ sâu thấm nitơ	0,5-0,7mm
Độ cứng vít	HV ≥740
Độ cứng thùng	HV ≥940
Đường kính trục vít	105mm
Tỷ lệ L/D	33
Phương pháp làm nóng thùng	Sưởi ấm bằng gốm
Số vùng sưởi ấm	6
Tổng công suất sưởi ấm	36Kw
Phương pháp làm mát	Quạt làm mát
Quyền lực	6 × 0,25kw
Tài xế
Động cơ	Anh ôm cô ấy
Quyền lực	90Kw
Bộ điều khiển tốc độ	ABB
Hộp số	Hộp số Jiangyin
Kiểu chia lưới	Bề mặt răng xoắn ốc
Xử lý nhiệt	Carburizing và mài
Kiểu kết nối	NSK (Nhật Bản).

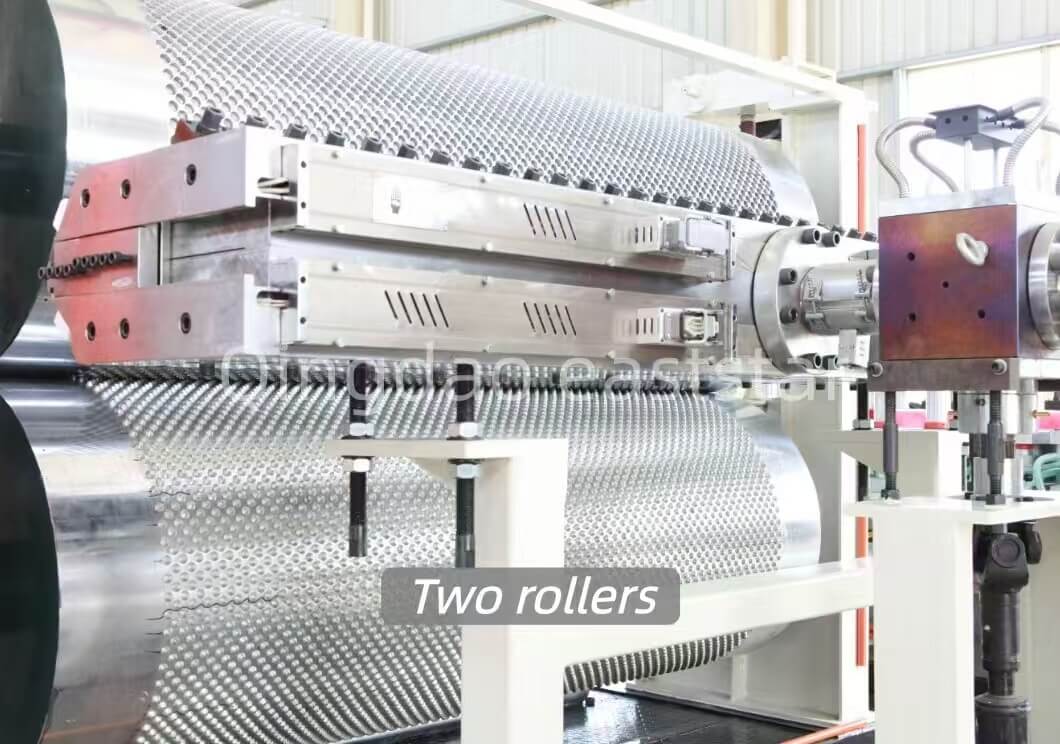

2. L=1700 Bộ phận tạo hình cuộn đôi

Kết cấu tấm thoát nước	10/20/30mm (chọn một), hình trụ hoặc tùy chỉnh theo mẫu.
Hút bụi bằng con lăn chủ động	bằng bơm chân không cao áp.
Vật liệu lăn	Thép 45 # chất lượng cao.
Cấu trúc con lăn	Thiết kế đa kênh đặc biệt.
Đường kính con lăn	Φ450mm.
Chiều rộng con lăn hiệu quả	1700mm.
Độ đồng trục	.010,01mm.
Bề mặt con lăn hoàn thiện	Ra 0,025um.
Độ cứng bề mặt con lăn	HRC58-62.
Độ dày mạ Chrome	0,08mm.
Hộp số truyền động	Xin chào.
Công suất truyền tải	2,9 Kw.
Kiểm soát tốc độ	Huy Xuyên servo.
B. Thông số kỹ thuật thành phần cốt lõi	Đóng mở bằng cơ điện, điều chỉnh tinh chỉnh bánh răng trục vít bằng tay, có chức năng tự khóa, công tắc dừng khẩn cấp an toàn và hệ thống điều khiển đồng bộ.

Loại hai con lăn	Thẳng đứng.
Tấm tường hai con lăn	Tấm thép chắc chắn.
Vòng bi lăn tự điều chỉnh hai con lăn	NSK (Nhật Bản).
Khớp quay	Liên doanh Trung-nước ngoài

3. Hệ thống điều khiển điện

Chúng tôi nhấn mạnh vào việc sử dụng các thương hiệu nổi tiếng toàn cầu trong các lĩnh vực chính để đảm bảo độ tin cậy:

Bảng điều hành	Dòng S7 của Siemens
PLC, mô-đun điều khiển nhiệt độ	Siemens S7
Bộ điều khiển tốc độ động cơ chính	ABB
Bộ điều khiển tốc độ bơm định lượng	ABB
Bộ điều khiển máy đúc	Huy Xuyên servo
Công tắc tơ	Schneider hoặc Siemens
Rơle	ABB
Máy cắt điện áp thấp	Schneider
Công tắc không khí	Siemens/Schneider
Nút bấm, công tắc, đèn báo	Schneider
Đồng hồ hiển thị	Autonics

Chứng nhận

Ứng dụng và đặc tính sản phẩm

Dây chuyền sản xuất này được thiết kế đặc biệt để sản xuất tấm thoát nước PE và được sử dụng rộng rãi trong:

Thoát nước cơ bản:Đối với các tòa nhà, đường hầm và công trình ngầm.

Bãi chôn lấp và cảnh quan:Là lớp thoát nước trong kỹ thuật dân dụng và môi trường.

Vườn trên mái và cây xanh thẳng đứng:Cung cấp hệ thống thoát nước cần thiết cho các ứng dụng làm vườn.

Các đặc điểm chính của tấm thoát nước PE được sản xuất bao gồm:

Độ bền và độ bền cao:Chịu được áp lực đất và ứng suất cơ học.

Khả năng thoát nước tuyệt vời:Đạt được hệ thống thoát nước hiệu quả thông qua cấu trúc được thiết kế cẩn thận.

Chống ăn mòn:Cung cấp tuổi thọ lâu dài trong các điều kiện đất và độ ẩm khác nhau.

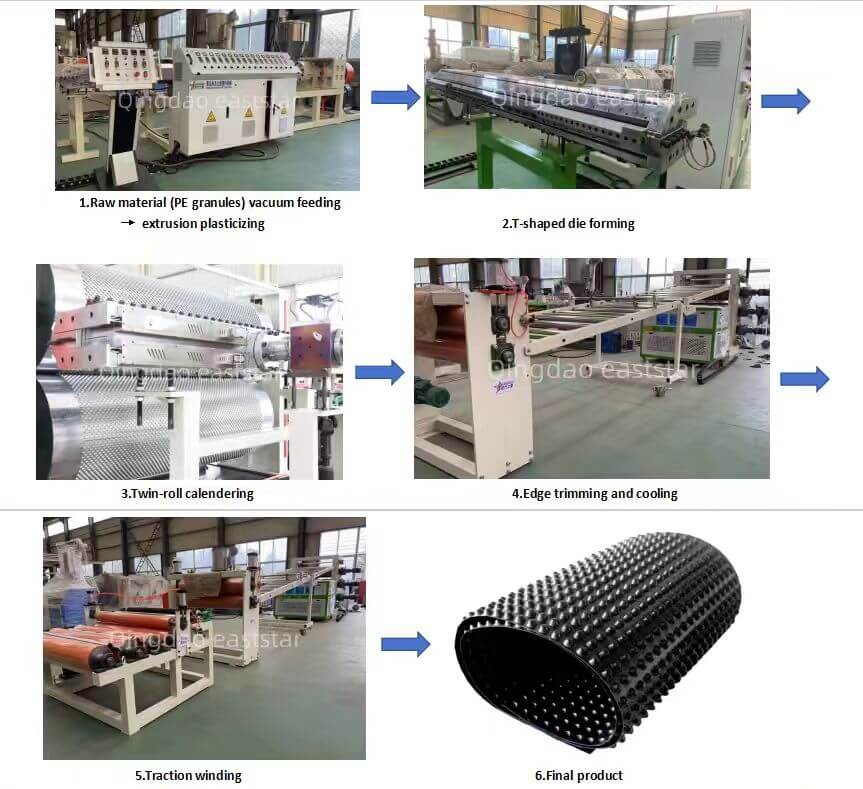

Quy trình sản xuất hoàn chỉnh:

Giới thiệu về EASTSTAR

Các sản phẩm chính của Qingdao Eaststar Plastic Machinery Co., Ltd. bao gồm: thiết bị sản xuất tấm nhựa, thiết bị định hình nhựa, thiết bị sản xuất trang trí nội ngoại thất ô tô, thiết bị canh tác nông nghiệp thông minh, thiết bị ép đùn vật liệu mới và các thiết bị xử lý phụ trợ nhựa khác nhau. Sản phẩm của công ty được phân phối trên toàn thế giới và xuất khẩu sang Đông Nam Á, Trung Đông, Nam Mỹ và các nước khác.

Dịch vụ chúng tôi cung cấp cho các dự án tấm thoát nước PE

1. Bên bán phải cung cấp cho Bên mua bản vẽ lắp đặt trọn bộ thiết bị; và, theo yêu cầu của Người mua, cử nhân viên kỹ thuật đến địa điểm của Người mua để hướng dẫn và hỗ trợ việc lắp đặt, vận hành và đào tạo người vận hành thiết bị cho đến khi người vận hành của Người mua có thể độc lập sản xuất các sản phẩm đủ tiêu chuẩn.

2. Sau khi lắp đặt, nếu điều kiện vận hành thử cho phép, Bên bán sẽ đào tạo tại chỗ cho những người vận hành thiết bị khi cần thiết và cung cấp cho Bên mua các dịch vụ kỹ thuật toàn diện về quy trình sản xuất.

3. Thiết kế giải pháp tùy chỉnh: Chúng tôi cung cấp cấu hình thiết bị được tối ưu hóa dựa trên thông số kỹ thuật sản phẩm cụ thể và yêu cầu công suất của bạn. 5. The equipment's operating direction and exterior paint color can be customized according to the buyer's requirements.

6. Nhà cung cấp sẽ đáp ứng các yêu cầu về thời gian giao hàng theo hợp đồng của người mua.

7. Việc bảo trì hoặc thay thế các bộ phận tiếp theo sẽ chỉ phát sinh chi phí.

Câu hỏi thường gặp

Q: Bạn là nhà máy sản xuất máy móc hay công ty thương mại?

Dây chuyền sản xuất này được thiết kế đặc biệt để sản xuất tấm thoát nước PE và được sử dụng rộng rãi trong:

Q: Bạn có cung cấp dịch vụ kiểm tra thiết bị không?

Trả lời: Có, chúng tôi cung cấp dịch vụ kiểm tra trên máy. Một khoản phí thử nghiệm bổ sung sẽ được tính dựa trên chi phí thử nghiệm (điện, nhân công, v.v.).

Hỏi: Còn dịch vụ hậu mãi bảo hành một năm thì sao?

Trả lời: Thay thế miễn phí các bộ phận trong vòng một năm (không bao gồm thiệt hại do lỗi của con người). Việc bảo trì hoặc thay thế các bộ phận sau một năm sẽ chỉ phát sinh chi phí. Hỗ trợ kỹ thuật trọn đời được cung cấp.

Hỏi: Làm thế nào tôi có thể nhận được báo giá một cách hiệu quả?

Trả lời: Vui lòng nhấp vào nút "Gửi yêu cầu" trên trang hoặc nút biểu tượng tin nhắn ở bên phải và chọn phương thức liên hệ ưa thích của bạn. Để lại tin nhắn mô tả chi tiết về sản phẩm cuối cùng của bạn (tốt nhất là kèm theo hình ảnh và bản vẽ kích thước), yêu cầu sản xuất, v.v. Chúng tôi sẽ trả lời câu hỏi của bạn trong vòng 12 giờ.

Q: Làm thế nào chúng tôi có thể ghé thăm công ty và máy móc của bạn?

Trả lời: Nhà máy của chúng tôi đặt tại thành phố Giao Châu, Thanh Đảo, tỉnh Sơn Đông, Trung Quốc, với giao thông thuận tiện, cách Sân bay Quốc tế Thanh Đảo Giao Đông 18 km.

Hỏi: Các điều khoản thanh toán là gì?

Đáp: T/T

Liên hệ ngay với EASTSTAR để biết thông số kỹ thuật chi tiết và báo giá chính thức cho dây chuyền sản xuất tấm thoát nước PE hiệu suất cao này!
