Dây chuyền sản xuất hồ sơ

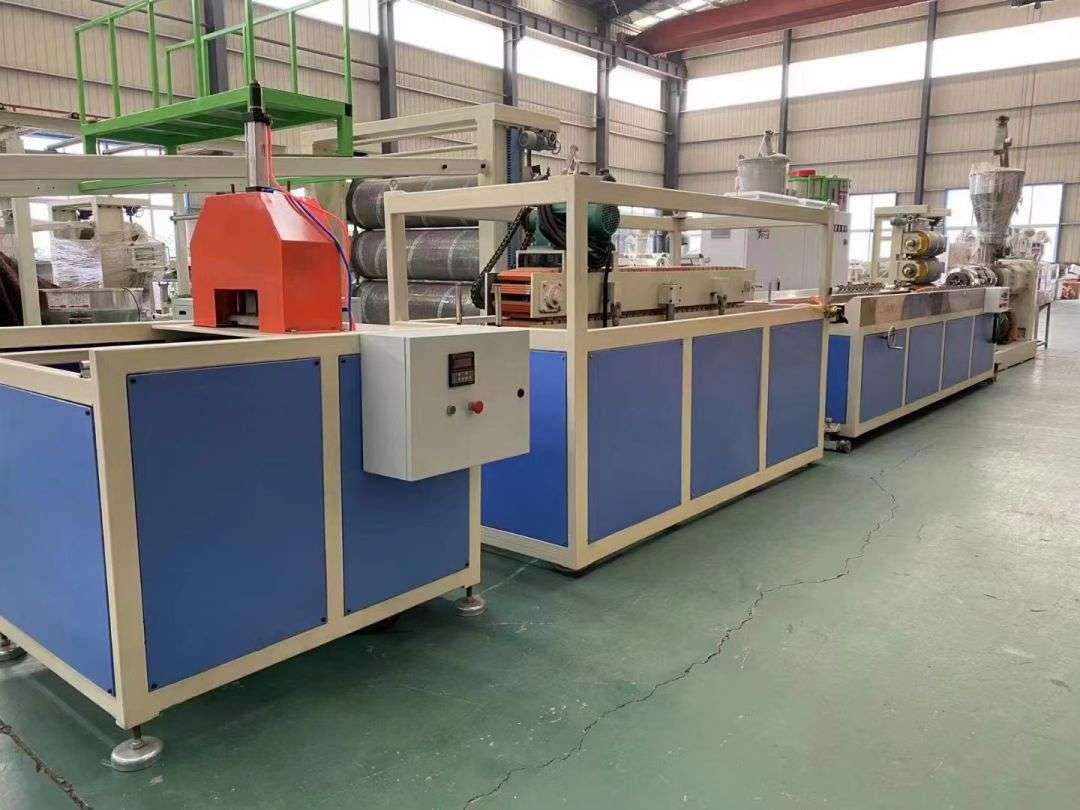

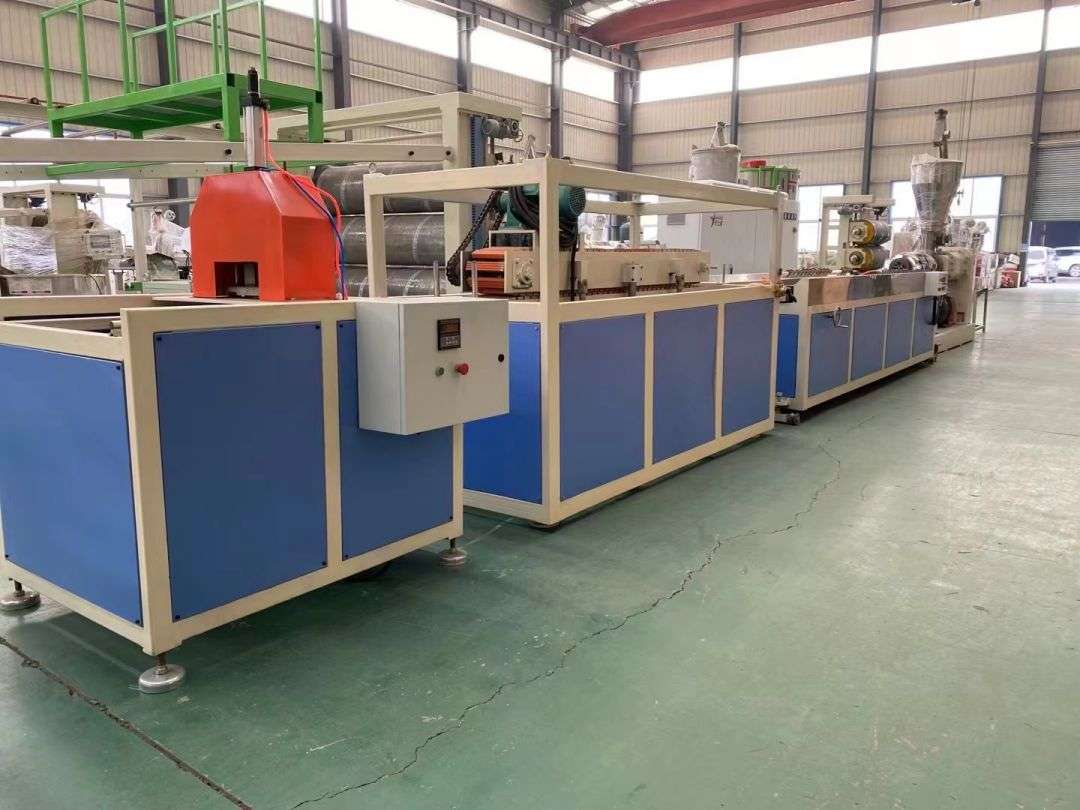

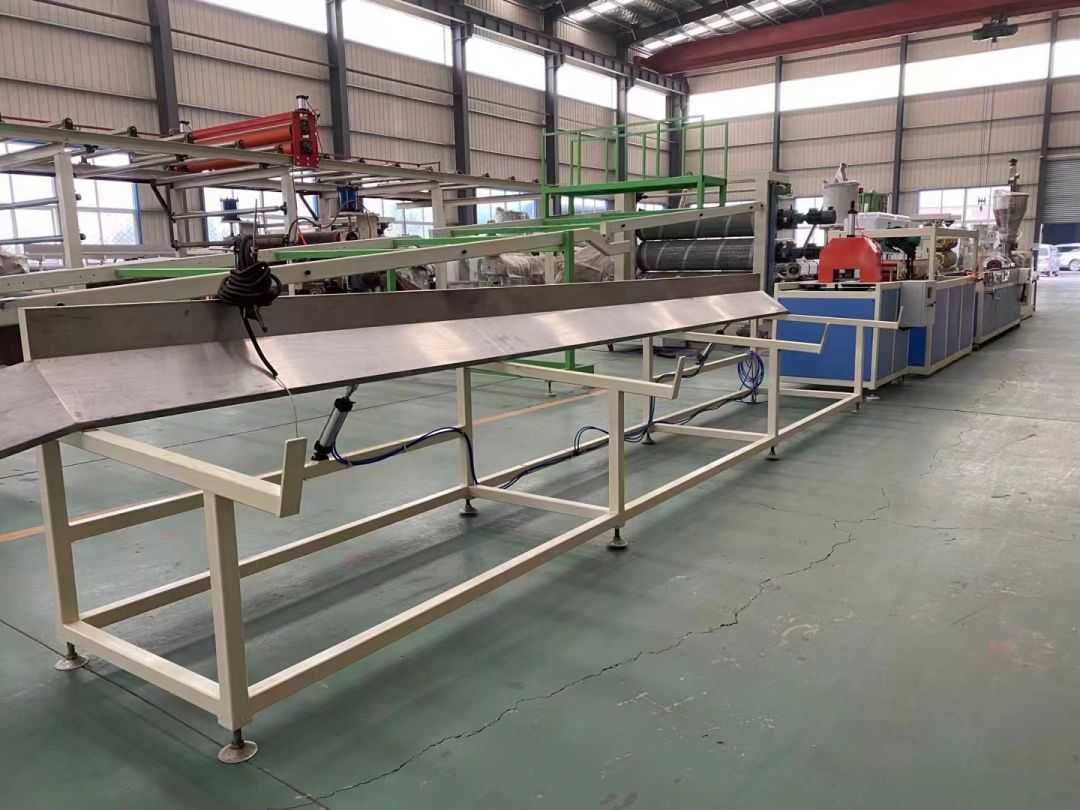

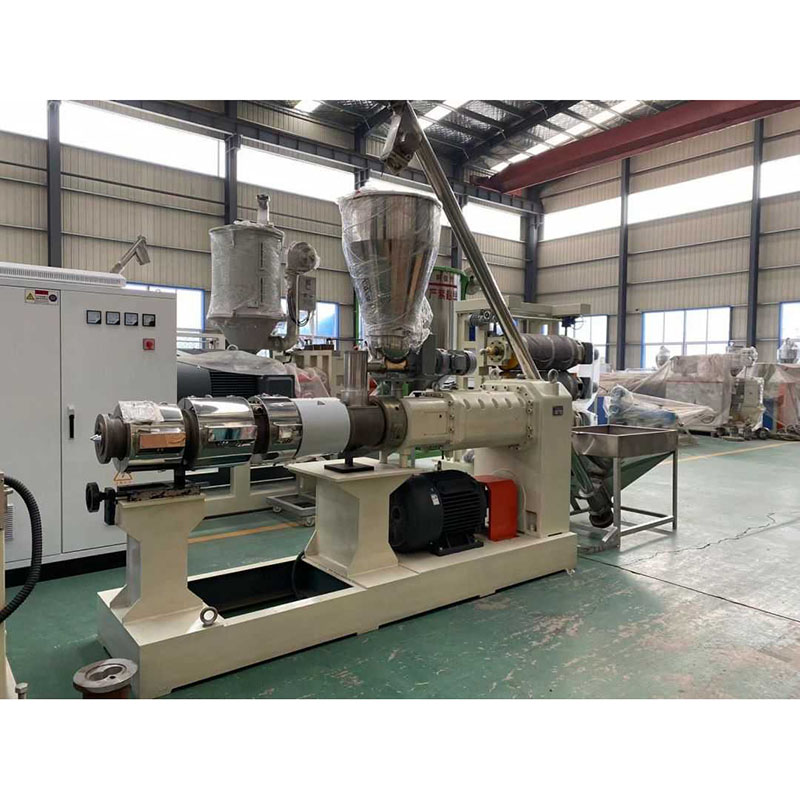

Dây chuyền sản xuất hồ sơ Dây chuyền sản xuất profile sử dụng máy đùn trục vít đôi hình nón dòng SJSZ-65/132, bệ tạo hình chân không bằng thép không gỉ, máy kéo bánh xích, máy tích hợp cắt tự động và giá đỡ lật. Bệ tạo hình được trang bị bơm chân không áp suất cao và bơm nước, có thể điều chỉnh bốn chiều. Máy kéo được kẹp bằng khí nén. Máy cắt có chiều dài cố định tự động sử dụng công tắc hành trình để cắt theo chiều dài cố định. Giá xếp dài 6 mét, được làm bằng thép không gỉ, được lật bằng khí nén.

Gửi yêu cầu

Mô tả Sản phẩm

Dây chuyền sản xuất hồ sơ

Dây chuyền sản xuất profile sử dụng máy đùn trục vít đôi hình nón dòng SJSZ-65/132, bệ tạo hình chân không bằng thép không gỉ, máy kéo bánh xích, máy tích hợp cắt tự động và giá đỡ lật. Bệ tạo hình được trang bị bơm chân không áp suất cao và bơm nước, có thể điều chỉnh bốn chiều. Máy kéo được kẹp bằng khí nén. Máy cắt có chiều dài cố định tự động sử dụng công tắc hành trình để cắt theo chiều dài cố định. Giá xếp dài 6 mét, được làm bằng thép không gỉ, được lật bằng khí nén.

trường hợp

trưng bày sản phẩm

dự án	thông số kỹ thuật
động cơ chính
tủ điều khiển điện	* Công tắc khí: Chint * Độ dày thép được sử dụng không nhỏ hơn 1,5 mm và tất cả các linh kiện điện đều là của các thương hiệu nổi tiếng
Khối lượng sản xuất (kg/h)	100-200 (thay đổi tùy theo khối lượng ép đùn khác nhau của vật liệu đã xử lý và điều kiện vận hành)
kích thước (mm)	3670x1500x2350mm
trọng lượng (kg)	3000 kg
Phễu đo và cấp liệu tự động	Chất liệu: thép không gỉ
Đường dây truyền tải điện	hệ thống ba pha bốn dây
Bộ điều khiển nhiệt độ, có chức năng dừng khẩn cấp và bảo vệ	Bảng điều khiển nhiệt độ thông minh Chức năng báo động bảo vệ quá dòng Hệ thống bảo vệ quá tải điện áp cao.
tính năng	Độ cắt cao, hiệu quả dẻo hóa tốt, tốc độ đùn profile cao (100-160kg / h) với kích thước tương ứng đáp ứng yêu cầu đầu ra của dây chuyền sản xuất. Vật liệu sản xuất cao cấp và các bộ phận bền có đặc tính chắc chắn.
Cách hiển thị dữ liệu bảng điều khiển	màn hình kỹ thuật số
Vít: hợp kim cao cấp 38CrMoAIA lớp nitride dày 0,7mm, độ cứng bề mặt HV940,Ra0.4um Thương hiệu nổi tiếng của Trung Quốc
đường kính (mm)	65/132mm
chiều dài hoạt động (mm)	2140mm
Số lượng	Điều 2
hình thức	côn
Tốc độ Tốc độ (r/min)	1~34 (Hướng ra ngoài)
Trống hợp kim cao cấp 38CrMoAIA lớp nitride dày 0,7mm, độ cứng bề mặt HV940,Ra0.4um
Loại xi lanh máy	thiết bị nguyên khối
Phương pháp sưởi ấm	Đúc vòng sưởi nhôm
Số lượng khu vực sưởi ấm	Khu 4
công suất sưởi ấm (kw)	30Kw(11/4/6/8)
phạm vi nhiệt độ (°C)	50 ~ 350oC
Số vùng làm mát	Quận 3
Lõi dòng chảy kết hợp	45 #, bề mặt bên trong mạ crom
đường làm mát	Quạt 3X250w được làm mát
môi trường làm mát	không khí
đảm bảo chất lượng	Tuổi thọ sử dụng trên 10.000 giờ
Phương pháp xử lý trống máy	Độ cứng hợp kim kép HRC 55-62
2. Hệ thống truyền động và hệ thống giảm tốc
Công suất động cơ truyền động chính	37kw, động cơ thương hiệu nổi tiếng Sơn Đông
Phương pháp làm việc của động cơ chính	Động cơ không đồng bộ ba pha, nối trực tiếp với hộp số, động cơ có bộ điều tốc chuyển đổi tần số thay đổi
Tốc độ của động cơ chính dẫn động chính	30~1400r/phút
Thương hiệu hộp số	Hộp số xoắn ngang cao, bánh răng nghiêng răng cứng
bánh răng	Xử lý thấm nitơ, vật liệu bánh răng là 20CrMoTi
hộp phiếu việc làm	Hai trục giảm tốc của hộp phân phối được dẫn động bởi bánh răng taical
Chế độ điều chỉnh tốc độ của động cơ chính	điều chỉnh tốc độ AC
3. hệ thống bơm chân không
kiểu	máy bơm chân không vòng nước
sức mạnh của động cơ	3kw
Chế độ làm việc của động cơ	động cơ không đồng bộ ba pha
độ chân không	0 ~ -0,8pa
bơm chân không	Tốc độ xả: 60m³/h

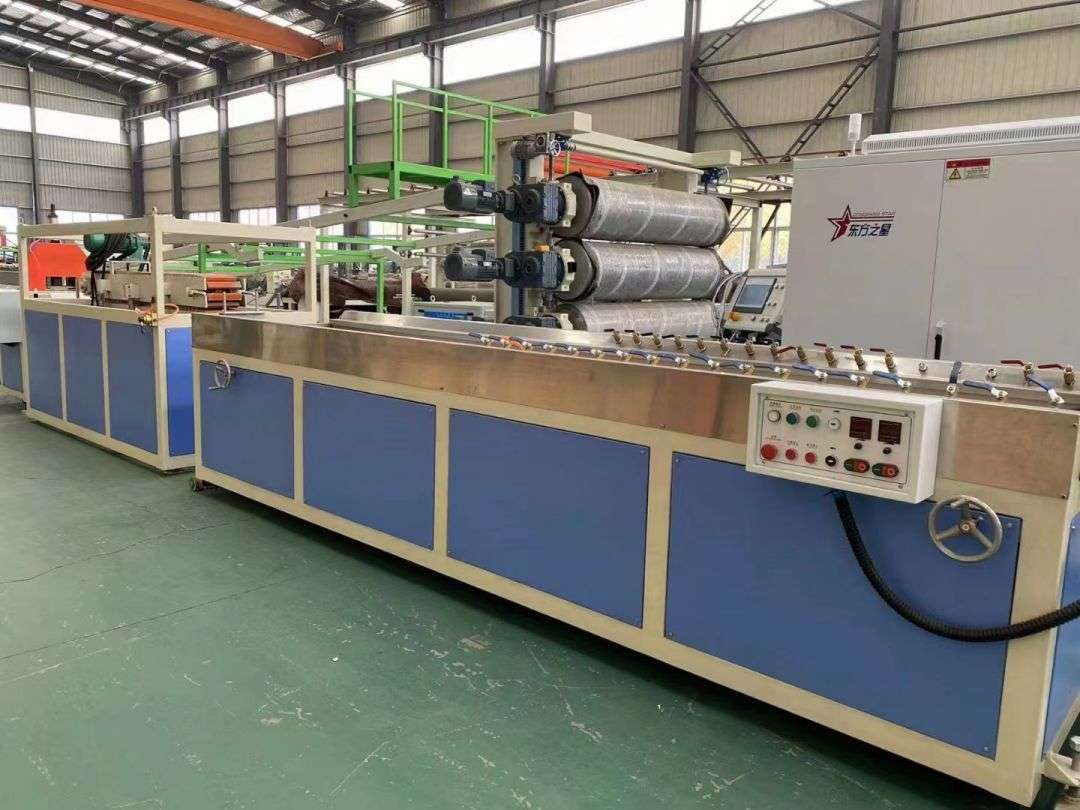

1. Bàn cài đặt chân không 240

kích thước (mm)	400012001475mm (bao gồm cả kích thước đường ray dẫn hướng)
Chất liệu tấm nước	thép không gỉ
Số lượng vòi phun khí và vòi phun nước	Khoảng 60
Di chuyển động cơ trước và sau	0,75KW (1 bộ)
máy bơm nước	3KW
Loại bơm chân không	Bơm chân không vòng nước
Công suất bơm chân không	Hai, 4kw
độ chân không (Mpa)	0 ~ -0,8pa
Vị trí và phương thức kết nối của vòi phun hơi nước	Vị trí: cả hai bên của giai đoạn cài đặt: loại cố định
Chế độ điều chỉnh chiều cao trung tâm	Hướng dẫn sử dụng sâu ốc tai
tủ điều khiển	1、 hoạt động dễ dàng. 2、 Thực hiện bảng cài đặt trước và sau khi điều chỉnh điện, điều chỉnh lên xuống thủ công. 3、 Các thiết bị điện được làm bằng Chint 4、 Tất cả các động cơ đều có bảo vệ khi tải quá mức.
Thể tích và số lượng bể chứa nước	Khoảng 150L

Thông số kỹ thuật chung

Điều khiển cấp thoát nước tự động

Bảng chân không 1

Di chuyển 700 mm mm trở về phía trước

Tinh chỉnh trái và phải ± 30mm

Đĩa nước được làm bằng thép không gỉ

Đường ống và thiết bị bên ngoài dễ lắp đặt và đại tu dễ dàng.

Tất cả các đường ống cấp thoát nước bên ngoài đều được làm bằng ống thép mạ kẽm cỡ 1"-2".

ngoại hình ưa nhìn

2. Máy kéo bánh xích

Dài, X và rộng (mm)	1800mm x 1500mm x 1700mm
Tốc độ kéo (m/phút) lực kéo tối đa	0,8-5 m/tôi 4000 N
Công suất động cơ kéo (kw)	2,2kw x 1
Theo dõi đường đi	khí nén
Chế độ kết nối động cơ	kết nối sao
số lượng động cơ	1
tốc độ động cơ	10~1450r/phút
Theo dõi độ dài hiệu quả	1500mm
Điều chỉnh tốc độ động cơ	Động cơ AC, điều chỉnh tốc độ biến tần
Chế độ kết nối cao su và đường ray	Kết nối nhanh chóng bằng ốc vít, dễ dàng cài đặt và gỡ bỏ
Đặc điểm của khối kéo	Kết hợp với khối cao su và thép Q235A, có độ bền và chống mài mòn tốt
Chế độ Clammode	điều khiển bằng khí nén
Chiều cao tâm của máy kéo	1000 ± 50 mm, có thể điều chỉnh, tốc độ kéo đồng bộ.
Áp suất khí nén	0,5 ~ 0,7Mpa
Phương pháp tiếp nhiên liệu theo chuỗi	Bổ sung thủ công
tủ điều khiển Bộ phận xi lanh & khí nén	Bộ phận điện: Chint Xi lanh được Yadke sử dụng
Tất cả các bộ phận khí nén: Yadker × Bộ điều khiển máy kéo nằm trên bảng điều khiển chân không × Các cửa và hộp ở các mặt còn lại được sản xuất bằng thép tấm có độ dày 1,5mm. × Hình thức của máy kéo rất đẹp.

Máy tích hợp cắt tự động

3. Máy cắt: 1.200 MM X 1160 MM X 1600 MM
Chế độ áp suất Độ chính xác cắt Chiều cao cắt Cắt công suất động cơ	mạch khí nén 2mm 150mm 1,5 kw
Chiều rộng cắt tối đa	260mm
phương pháp mét	công tắc quang điện
Áp suất nén khí	0,5 ~ 0,7Mpa
