Thiết bị dán cạnh PVC

Thiết bị dán cạnh PVC Thông số kỹ thuật và cấu hình 1 Thông số kỹ thuật model SJ65-28/1 2 vít đường kính 65mm 3 Tỷ lệ chiều dài và đường kính trục vít 28:1 4 Loại kết cấu vít PVC vít đặc biệt Cấu trúc 5 thùng Thùng tích hợp 6 vít, vật liệu thùng 38CrMOALA 7 Xử lý thấm nitơ trục vít và thùng Xử lý thấm nitơ Tuổi thọ của vít và thùng 8 là khoảng 3 năm 9 Công suất động cơ tần số biến tần chính 18,5KW

Gửi yêu cầu

Mô tả Sản phẩm

Thiết bị dán cạnh PVC
Thông số kỹ thuật và cấu hình

Đánh giá dự án

1.1. Thông tin cơ bản:

nguyên liệu thô	hạt PVC.
Quá trình	Cấp liệu, ép đùn, tạo hình, kéo, dập nổi, cuộn dây, thử nghiệm và ứng dụng sản phẩm
Năng suất	30-80kg/h Biến động hợp lý theo đặc tính vật liệu và quy cách sản phẩm
Màu máy	Pickguard màu xám nhạt và trắng đậm màu cam hoặc xanh da trời
Nhu cầu nhà máy	Thi công nền móng, xây dựng, đào đất, tường bao; Cung cấp cần cẩu, xe nâng và các thiết bị nâng hạ khác; vật liệu và công cụ lắp đặt; Không gian: (MMM): 18M (chiều dài) × 1,5M (chiều rộng) × 2,5M (chiều cao);
điện áp cung cấp	Điện áp nguồn: 3 pha 380V 50Hz Dung sai điện áp: 5%/-5%; Tần số: 50HZ±2% Tổng công suất: 40KW (dây chuyền sản xuất), hiệu suất sử dụng thực tế 60 %
Dây điện/ống/cáp/khí nén	Dây/Cáp: Từ nguồn điện điều khiển dây chuyền sản xuất này và tất cả các loại cáp từ tủ điều khiển đến tủ từng máy; Cấp nước: 0,5 mét khối mỗi giờ Khí nén: 0,4-0,6 chiều

1.2 Điều khoản thương mại chính

Tên dự án	Giải pháp dây chuyền sản xuất chỉ dán cạnh PVC
giá	87.000,00 RMB (giá vận chuyển của công ty)
Phương thức thanh toán	Đặt cọc 30%, thanh toán đầy đủ 70% trước khi giao hàng.
Vận chuyển	25 ngày làm việc
Bưu kiện	Màng bọc PE hoặc bao bì trần trụi
Hạn sử dụng	12 tháng
Thời hạn hiệu lực của báo giá	30 ngày
Thời gian báo giá thiết bị: 20 23 - 3 - 12

II. Giới thiệu công suất thiết bị

Mẫu thiết bị	Nguyên liệu sản phẩm áp dụng	Năng suất
S J65-28/1	Hạt PVC	Công suất: 30-80kg/H (Biến động hợp lý tùy theo các vật liệu và điều kiện vận hành khác nhau)
Kích thước sản phẩm	Thực hiện theo bản vẽ hoặc mẫu của khách hàng

III. Danh sách thiết bị và báo giá

Số seri	tên	Số lượng	giá
1	Bộ cấp liệu xoắn ốc bằng thép không gỉ	1 bộ	0. 30.000 nhân dân tệ
2	Dây chuyền ép đùn dải cạnh S J65	1 bộ	84.000 nhân dân tệ
3	Hướng dẫn vận hành	1 phần ăn
4	Sơ đồ điện	1 phần ăn
5	Phụ kiện máy nhựa	1 phần ăn

IV. Mô tả ngắn gọn về hiệu suất của máy

Tên sản phẩm: Dây chuyền sản xuất chỉ dán cạnh PVC
Mục	dự án	Thông số kỹ thuật bắt buộc
	Phạm vi đặc điểm sản xuất	Thích hợp cho dải cạnh PVC hoặc đường góc PVC và các sản phẩm định hình khác
	Công suất sản xuất tối đa Kg/h	3 0- 8 0
	Tốc độ đùn tối đa m/phút	0,5-15
	Chiều cao trung tâm dây chuyền sản xuất (mm)	1000
	Chiều dài dây chuyền sản xuất mm	Khoảng 13.000

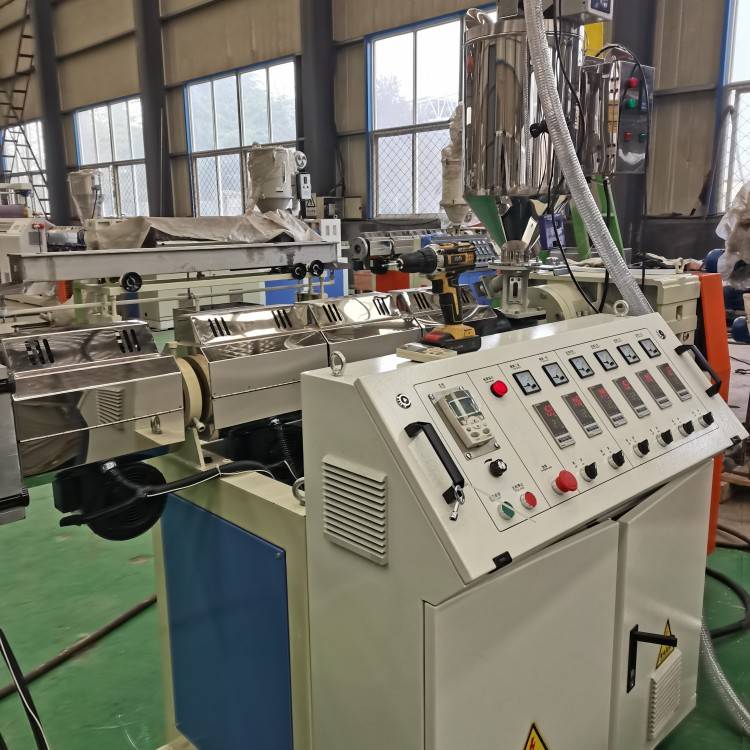

	Dây chuyền sản xuất nẹp viền PVC. Máy đùn S J65-28/1
1	Thông số kỹ thuật	S J65-28/1
2	Đường kính trục vít	65mm
3	Tỷ lệ khung hình vít	28 :1
4	Cấu trúc trục vít	Vít đặc biệt PVC
5	Cấu trúc thùng	Thùng tích hợp
6	Vật liệu trục vít, thùng	38CrMOALA
7	Xử lý thấm nitơ trục vít và thùng	Xử lý thấm nitơ
8	Tuổi thọ của trục vít và thùng	Khoảng 3 năm
9	Công suất động cơ tần số biến tần chính	18,5 KW
10	Hộp số	Máy giảm tốc đặc biệt máy móc nhựa Thường Châu
11	Sức nóng của thùng	16KW
12	Phương pháp làm mát thùng	Làm mát không khí
13	Công suất quạt làm mát	4 × 0,18 KW = 0,72 KW
14	Phương pháp tải	Bộ cấp liệu xoắn ốc bằng thép không gỉ
15	Hệ thống điều khiển tốc độ động cơ tần số biến tần chính	Bộ điều khiển chuyển đổi tần số 18,5 KW
16	Máy chủ các thiết bị điện	Thiết bị điện hạ thế Chint, bộ điều khiển nhiệt độ thông minh kỹ thuật số, biến tần thương hiệu nổi tiếng, tủ điều khiển điện có cấu trúc tiện dụng.
17	Máy chủ cung cấp điện bên ngoài	Hệ thống ba pha năm dây Tổng công suất lắp đặt 50KW\|+40KW

Tên sản phẩm: Dây chuyền sản xuất chỉ dán cạnh PVC. Khuôn
Mục	dự án	Thông số kỹ thuật bắt buộc
	Khuôn
1	Dạng kết cấu	Đầu máy xếp khối xây dựng
2	Vật liệu đầu và lõi khuôn	45 # làm nguội và ủ
3	Sản xuất các sản phẩm có thông số kỹ thuật và mẫu mã khác nhau	Thay thế khuôn ép đùn có thông số kỹ thuật và kích cỡ khác nhau cũng như các thiết bị tạo hình phù hợp
4	Phương pháp gia nhiệt khuôn	Sử dụng tấm sưởi hoặc lò sưởi bằng nhôm đúc mà không bị đổi màu
5	Tuổi thọ khuôn	Khoảng 3 năm

Tên sản phẩm: Dây chuyền sản xuất nẹp cạnh PVC . Nền tảng làm mát
Mục	dự án	Thông số kỹ thuật bắt buộc
1	Kích thước chiều dài bể	2,5M
2	Chất liệu khay đựng nước	Thép không gỉ
3	Công suất động cơ chuyển động dọc	0,75kw
4	Kiểu kết cấu	Phun nước làm mát, công suất bơm nước 1.5KW
5	khuôn mẫu	Khuôn tạo hình làm mát bằng nước
6	Hộp thoát nước, vật liệu ống	Thép không gỉ
7	Phạm vi di chuyển phía trước và phía sau	800mm
8	Phạm vi điều chỉnh trái và phải	50mm
9	Phạm vi di chuyển lên xuống	80mm

Tên sản phẩm: Dây chuyền sản xuất chỉ dán cạnh PVC. Máy kéo + Máy dập nổi
Mục	dự án	Thông số kỹ thuật bắt buộc
1	Phương pháp kéo	Con lăn
2	Chiều rộng lực kéo hiệu quả	200
3	Động cơ kéo	1.1KW
4	Đường kính con lăn kéo	150mm
5	Kiểm soát tốc độ	Kiểm soát tần số
6	Thiết bị dập nổi	Thay thế các con lăn dập nổi khác nhau để dập nổi các mẫu sản phẩm khác nhau
7	Phương pháp kẹp	Khí nén + Bằng tay
Tên sản phẩm: Dây chuyền sản xuất chỉ dán cạnh PVC. Máy cuộn dây
Mục	dự án	Thông số kỹ thuật bắt buộc
1	Phương pháp cán	Động cơ mô-men xoắn, loại đĩa đôi vị trí
2	Chiều dài tua lại	200-500 mét
3	Động cơ cuộn dây	5N
4	Đường kính cuộn	600mm
5	Phương pháp xả	Dỡ hàng thủ công

Máy đùn trục vít đơn SJ65/28	1 bộ
Khuôn	1 bộ
Nền tảng khuôn mẫu	1 bộ
Máy kéo dập nổi	1 bộ
Quanh co	1 bộ

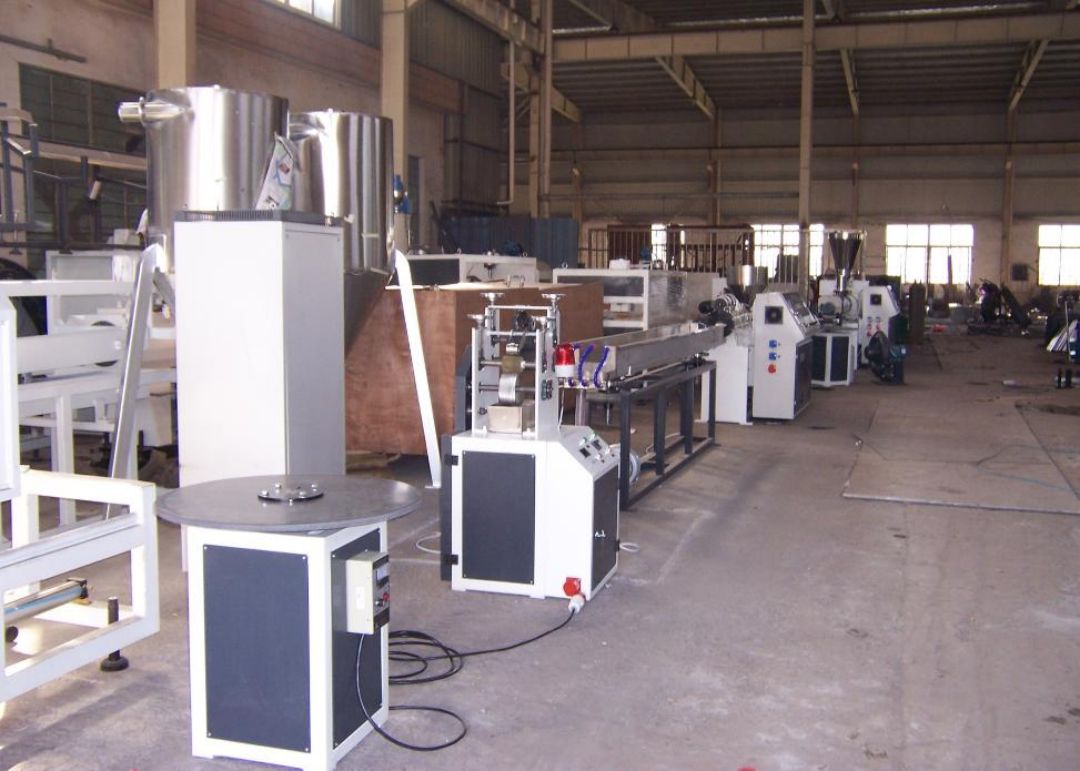

trường hợp

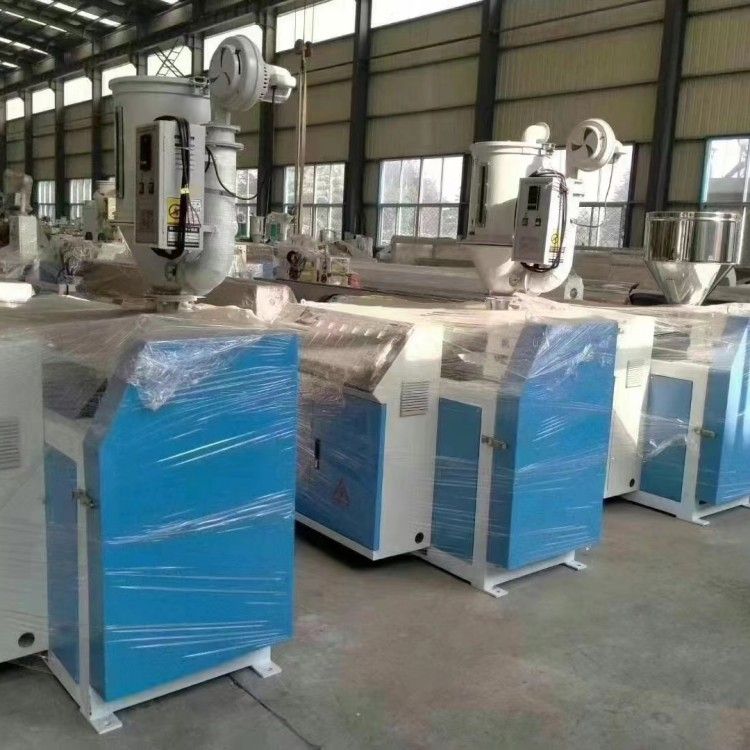

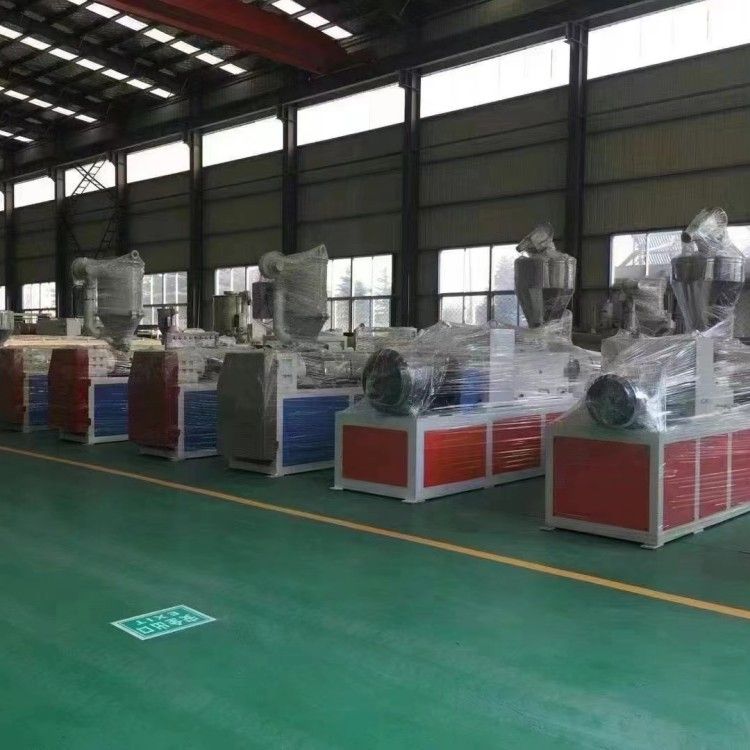

trưng bày sản phẩm

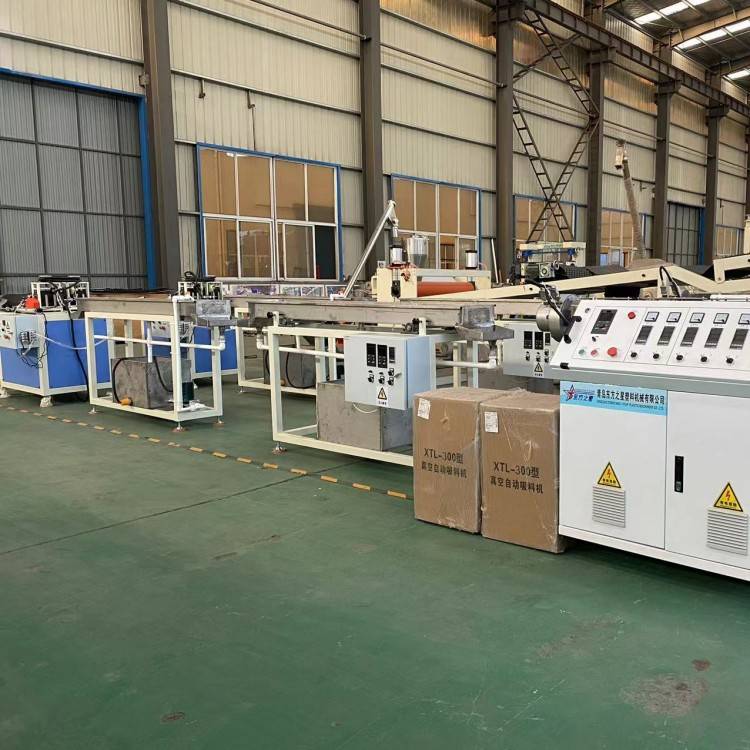

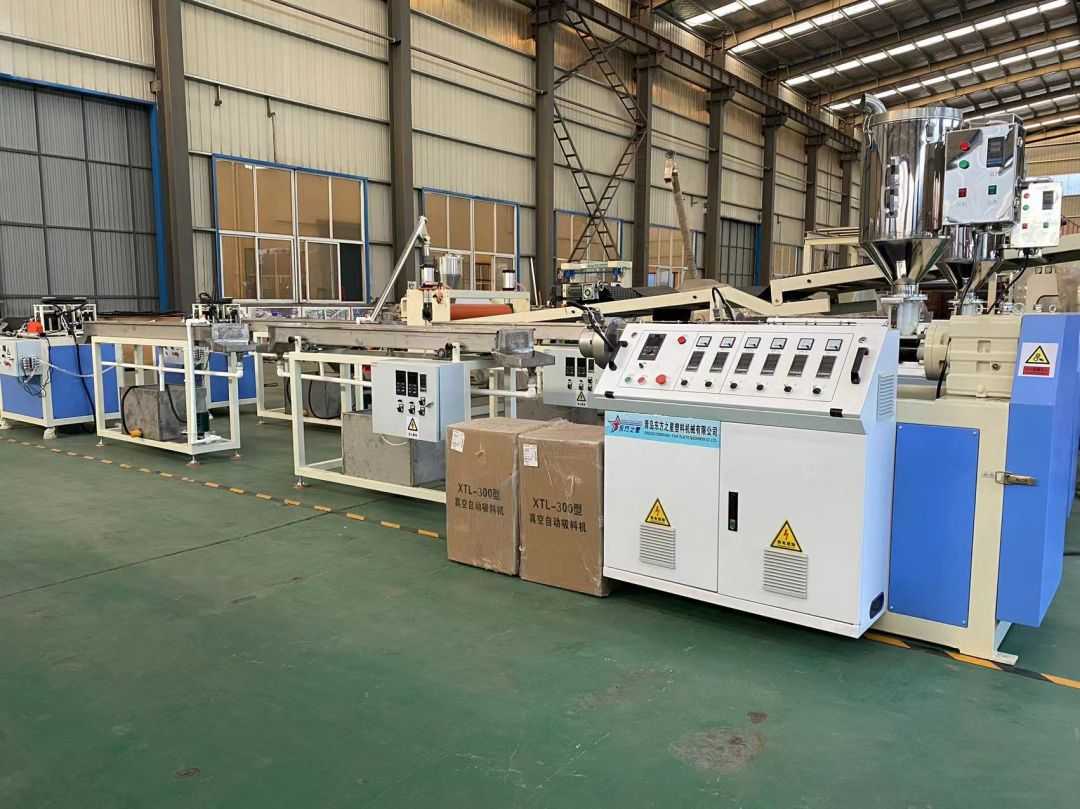

Dây chuyền sản xuất dải viền PVC.

1 Thông số kỹ thuật model SJ65-28/1

2 vít đường kính 65mm

3 Tỷ lệ chiều dài và đường kính trục vít 28:1

4 Loại kết cấu vít PVC vít đặc biệt

Cấu trúc 5 thùng Thùng tích hợp

6 vít, vật liệu thùng 38CrMOALA

7 Xử lý thấm nitơ trục vít và thùng Xử lý thấm nitơ

Tuổi thọ của vít và thùng 8 là khoảng 3 năm

9 Công suất động cơ tần số biến tần chính 18,5KW

Lần mục	dự án	Đặc tả yêu cầu
1	Chiều dài đường kính bồn rửa	2,4 triệu
2	Chất liệu tấm nước	thép không gỉ
3	Công suất động cơ di động dọc	0,55kw
4	Kiểu kết cấu	Phun nước làm mát, công suất bơm 0,75KW
5	Hoàn thiện con đường	Khuôn đúc làm mát bằng nước
6	Thân hộp hồ chứa, vật liệu đường ống	thép không gỉ
7	Phạm vi di chuyển phía trước và phía sau	800mm
8	Điều chỉnh phạm vi trái và phải	50mm
9	Phạm vi lên và xuống	80mm
