Dây chuyền sản xuất tấm tường PVC

Dây chuyền sản xuất tấm ốp tường PVC bao gồm:

① Máy chính đôi hình nón

② Máy đùn keo

③ Bàn định hình chân không

④ Máy kéo

⑤ Máy cắt

⑥ Giá tiếp nhận vật liệu

Dây chuyền sản xuất tấm tường PVC áp dụng điều khiển thông minh, mức độ tự động hóa cao, vận hành ổn định, vận hành dễ dàng và hiệu quả sản xuất cao. Ngoài ra, công ty chúng tôi luôn tuân thủ cách tiếp cận hướng đến khách hàng và luôn thực hiện giải pháp "chìa khóa trao tay", cung cấp cho khách hàng dịch vụ lắp đặt, vận hành, sản xuất và đào tạo tận nơi và công thức Nguyên liệu thô đảm bảo khách hàng có thể sản xuất độc lập và ổn định.

Dây chuyền sản xuất tấm ốp tường PVC chủ yếu bao gồm máy đùn trục vít đôi hình nón, bàn tạo hình chân không, máy kéo, máy cắt và giá tiếp nhận vật liệu.

Dây chuyền sản xuất tấm ốp tường PVC áp dụng điều khiển thông minh, mức độ tự động hóa cao, thiết bị ổn định, vận hành dễ dàng và hiệu quả sản xuất cao. Bằng cách thay thế các khuôn có thông số kỹ thuật khác nhau, có thể tạo ra các tấm tường trang trí bằng gỗ-nhựa với nhiều thông số kỹ thuật, kích thước, hình dạng và độ dày khác nhau.

"Tấm tường PVC", còn được gọi là "tường tích hợp", được làm bằng sợi tre làm vật liệu và vật liệu nhựa làm công nghệ bề mặt. Nó được sử dụng rộng rãi trong gia đình, kỹ thuật và các vật liệu trang trí tường khác. Màu sắc có thể so sánh với giấy dán tường truyền thống, đồng thời nó còn có ưu điểm là sơn ốp tường và đóng vai trò như một loại vật liệu trang trí tường mới thay thế cho sơn tường và giấy dán tường.

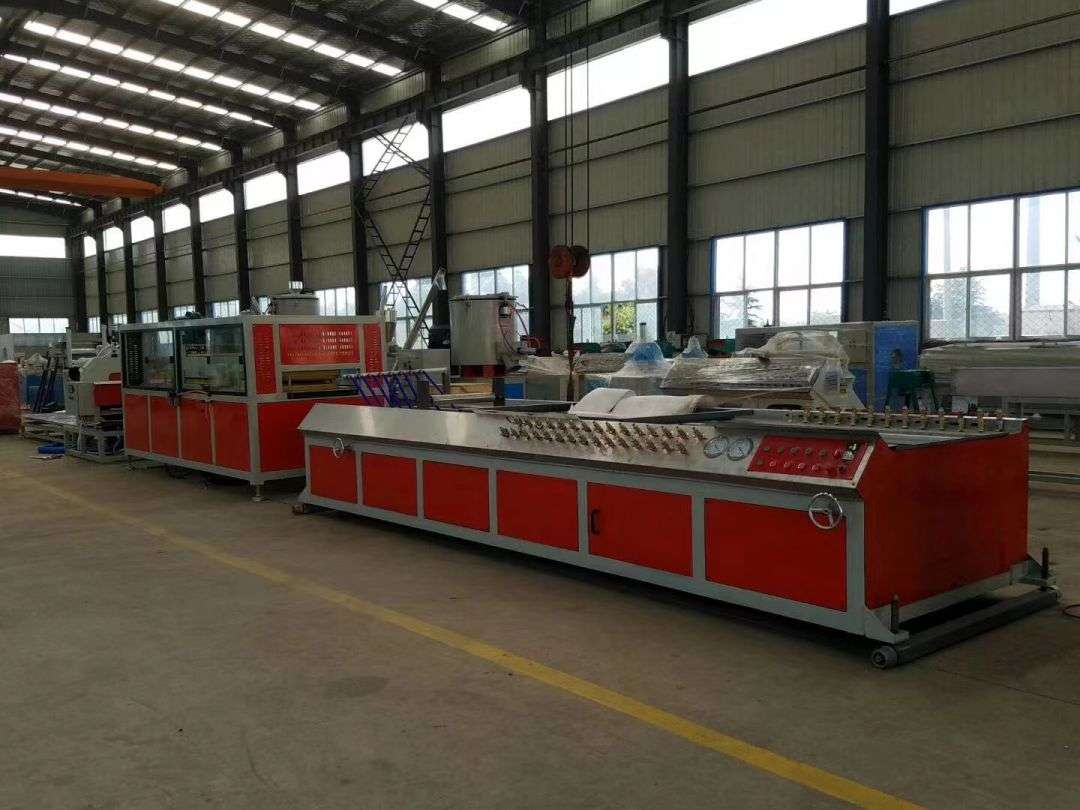

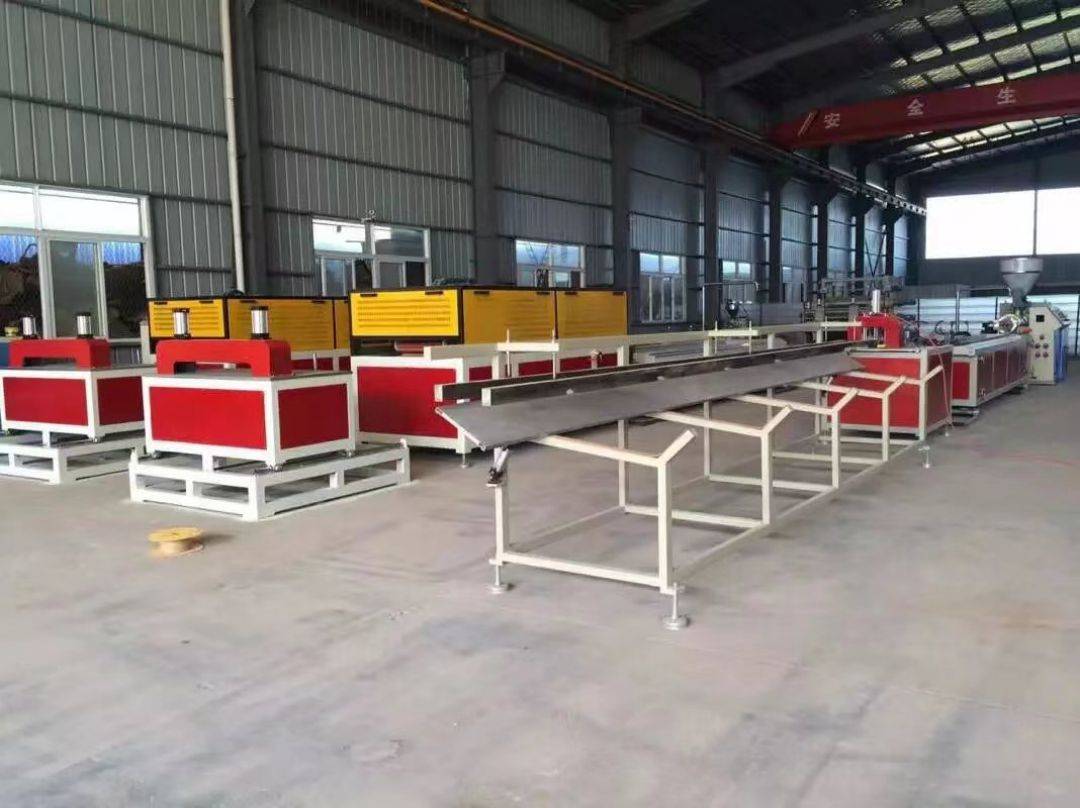

trường hợp

trưng bày sản phẩm

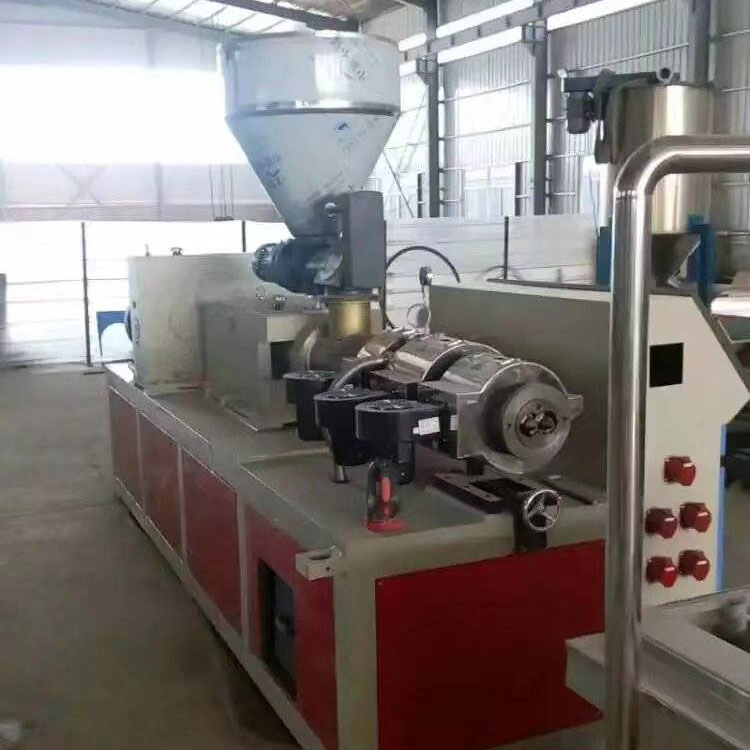

Máy đùn đôi côn

Một hệ thống đùn

1. Đường kính trục vít: 65/132 (Choushan, Chiết Giang)

2、  Công suất thiết kế tối đa: 180-200 Kg/H

3, Cấu trúc trục vít được thiết kế cho bột PVC ở dạng xoay hình nón.

4, Vật liệu trục vít 38CrMoAlA nitride, độ sâu khử muối 0,5—0,7mm, độ cứng bề mặt HV 940

5, Hệ thống gia nhiệt hộp mực vòng gia nhiệt bằng nhôm đúc + vỏ bằng thép không gỉ

6, Chế độ làm mát Quạt đã làm mát cưỡng bức

7, Khu sưởi ấm số 5, công suất sưởi 26KW,

B Hệ thống cho ăn định lượng

1, Sử dụng phễu cấp liệu bằng thép không gỉ

2, Công suất động cơ cấp liệu: 1.1KW

3, Chế độ điều chỉnh tốc độ của hệ thống cấp liệu: điều chỉnh tốc độ chuyển đổi tần số

C, hệ thống bơm chân không

1. Công suất bơm chân không: 2.2KW

2. Độ chân không: 0- -0 và 7Pa

D, hệ thống truyền động

1. Áp dụng hộp giảm tốc độ mô-men xoắn cao, độ ồn thấp và tuổi thọ cao (Giang Âm, Giang Tô)

2, vật liệu bánh răng giảm tốc 20CrMoTi, bánh răng sử dụng kết hợp bề mặt răng xiên,

3. Hộp phân phối: đầu ra mô-men xoắn trục đơn thành đầu ra mô-men xoắn trục kép thông qua bánh răng siêu lớn

E, Hệ thống động cơ chính

1. Công suất động cơ chính: 37KW (động cơ Sơn Đông Kejie hoặc Shandong Xian)

2. Chế độ điều chỉnh tốc độ động cơ chính: Điều khiển chuyển đổi tần số AC

F, hệ thống điều khiển điện

1. Tủ điều khiển điện được thiết kế độc đáo

2. Thiết bị điện hạ thế Chint

3. Bộ điều khiển nhiệt độ thông minh

Bảng cài đặt chân không YFD

1, Bình chứa nước được làm bằng thép không gỉ

2, Chiều dài của bàn cài đặt: 5.000 mm

3, Đặt chiều rộng bàn: 1200mm

4, Chiều rộng của tâm lắp đặt của rãnh dẫn hướng giai đoạn cài đặt: 800mm

5, Bơm chân không: 5,5KW x2,4KW x1, ba bơm chân không được kết nối trực tiếp tuần hoàn nước, độ chân không 0-0,8Pa

6, #: 40 cái, phân bổ ở cả hai phía của giai đoạn cài đặt

7, Thiết bị di chuyển phía trước và phía sau của giai đoạn cài đặt: động cơ cycloid điều khiển thanh dây để kéo

8, Điều chỉnh hướng đa chiều khác: tất cả đều là điều chỉnh thủ công

9, Lượng nước làm mát: 6 mét khối/giờ

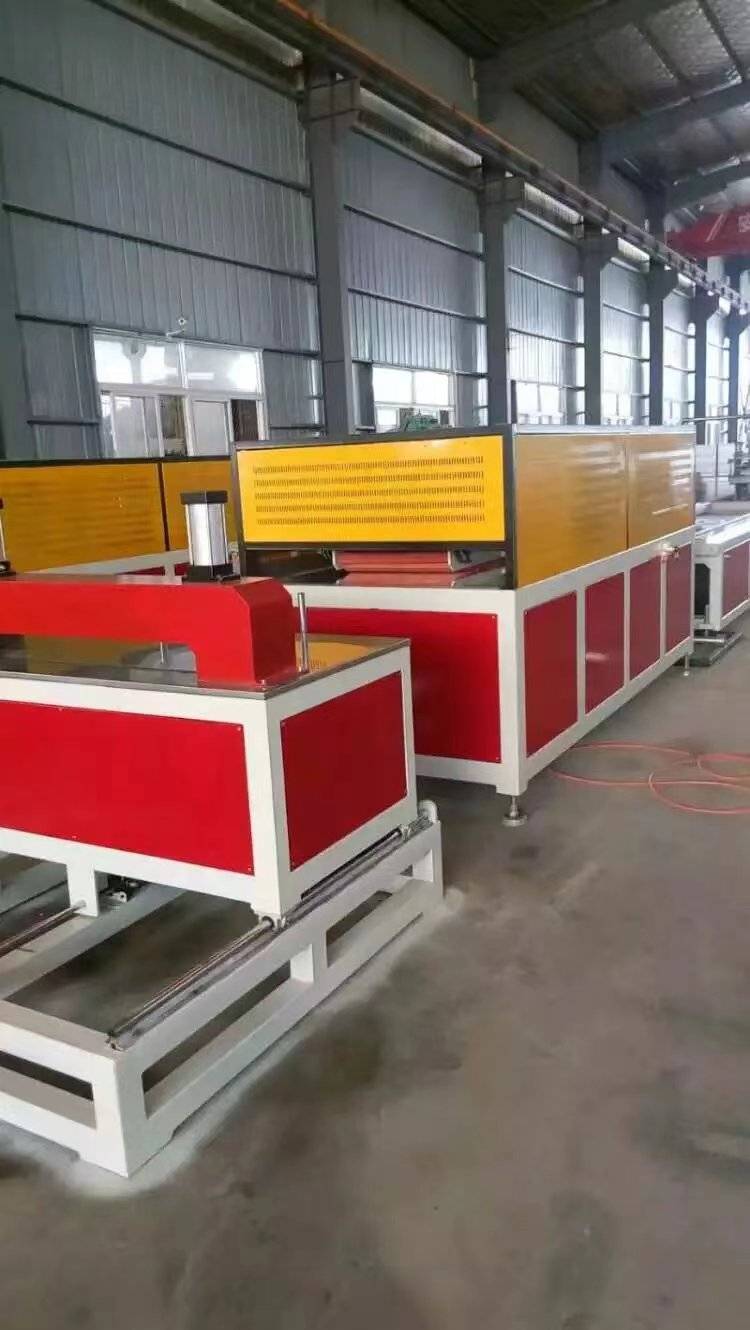

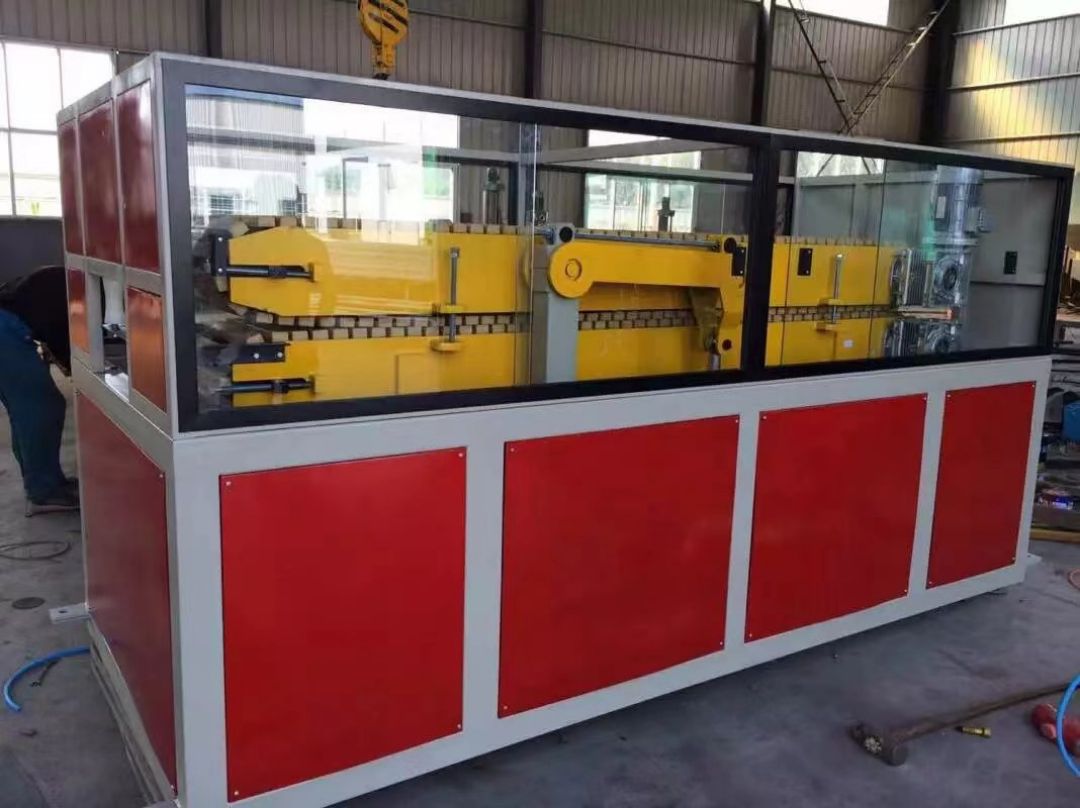

Máy kéo YF 600

1、 Số lượng dải kéo: 2 thanh

2, Mỗi đai kéo được dẫn động bởi một động cơ giảm tốc, công suất động cơ 1,5KW/chiếc

3, Chiều dài kẹp hiệu quả của lực kéo: 1.800 mm

4, Chiều rộng hiệu dụng của đai kéo: 600mm

5, Tốc độ kéo: 0,3-3m / phút

6, Áp suất làm việc: 0,5-0,7Mpa

Máy cắt YFQ600

1, Công suất mô tơ cắt: 2,2 Kw

2, Tối đa. chiều rộng cắt: 600mm

3, Công suất mô tơ hút: 2,2 Kw

4 、 Lưỡi cưa cắt: hợp kim cao cấp, đường kính lưỡi cưa: 350mm

5, Chế độ di chuyển bàn cắt và cưa: khí nén

6, Chế độ cắt: tự động / thủ công

7, đồng hồ đo: đồng hồ chuyển đổi du lịch

8, Áp suất làm việc: 0,5-0,7Mpa

9, Chiều cao cắt tối đa: 70mm

Giá đỡ YF-600

1, Chiều dài 6.000 mm

2, Chế độ lật: khí nén

3, Chất liệu mặt bàn: thép không gỉ
